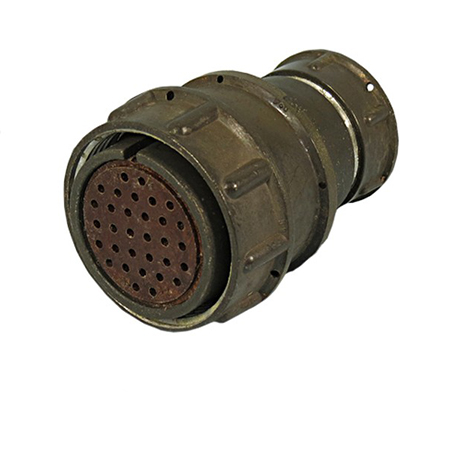

2РМ30КПЭ32Г5В1

Соединитель 2РМ30КПЭ32Г5В1 относится к серии 2РМТ, которая представляет собой цилиндрические низкочастотные тропикоустойчивые разъемы. Эти разъемы предназначены для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Основные характеристики:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Состав : Вилка и розетка.

• Вид корпуса : Кабельный (К) или блочный (Б).

• Исполнение монтажной части : Без патрубка, прямой или угловой.

• Экранированный или неэкранированный : Экранированный.

• Вид сочленения : Резьбовое.

• Покрытие контактов : Золото (А) или серебро (В).

• Способ монтажа : Пайка.

• Монтаж : Внутренний.

Расшифровка обозначения:

• 2РМТ - Тип соединителя.

• 30 - Условный размер корпуса.

• К - Вид корпуса: Кабельный.

• П - Вид патрубка: Прямой.

• Э - Вид гайки патрубка: Для экранированного кабеля.

• 32 - Количество контактов.

• Г - Часть соединителя: Розетка.

• 5 - Обозначение сочетания контактов (отличается от стандартного обозначения).

• В - Покрытие контактов: Серебро.

• 1 - Теплостойкость: До 100°С.

• В - Всеклиматическое исполнение.

Эти разъемы используются в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Они предназначены для работы с постоянным и переменным током при частоте до 3 МГц и напряжении до 700 В, в зависимости от типономинала.
