2РМ30КПЭ32Ш1В1
Соединители 2РМ30КПЭ32Ш1В1
Соединители 2РМ30КПЭ32Ш1В1 представляют собой цилиндрические низкочастотные негерметичные электрические разъемы, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они имеют кабельный тип корпуса с прямым патрубком и гайкой для экранированного кабеля. Основные характеристики этих соединителей включают:
Технические характеристики
Количество контактов...
2РМ30КПЭ32Ш1В1

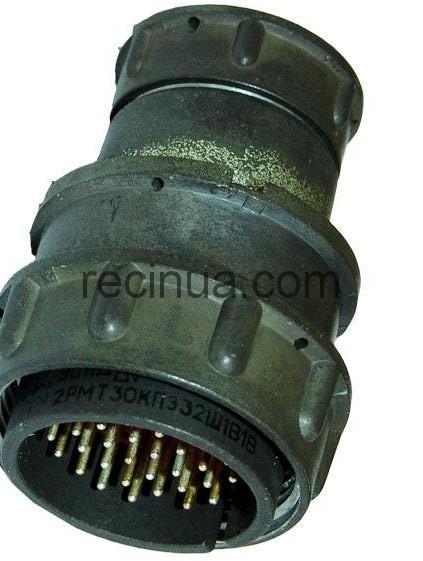

Соединитель 2РМ30КПЭ32Ш1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и применяется как соединитель общего назначения.
Технические характеристики
Тип соединителя : 2РМ.
Условный размер корпуса : 30.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 32.
Часть соединителя : Вилка.
Сочетание контактов : Все контакты диаметром 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : До +100°C.
Эксплуатационные характеристики
Максимальное рабочее напряжение : До 700 В.
Максимальная токовая нагрузка на контакт :
Диаметр контакта 1,0 мм: от 5 до 8 А.
Диаметр контакта 1,5 мм: от 7 до 15 А.
Диаметр контакта 2,0 мм: 18 А.
Диаметр контакта 3,0 мм: 32 А.
Сопротивление электрического контакта : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Диапазон рабочих температур : От -60°C до +100°C.
Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения до 490 м/с?.
Механические удары :
Одиночные удары: до 5000 м/с?.
Многократные удары: до 1000 м/с?.
Линейные нагрузки : До 2000 м/с?.
Применение
Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры для обеспечения надежных электрических соединений. Они подходят для работы с постоянным и переменным током частотой до 3 МГц. Соединители состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).
