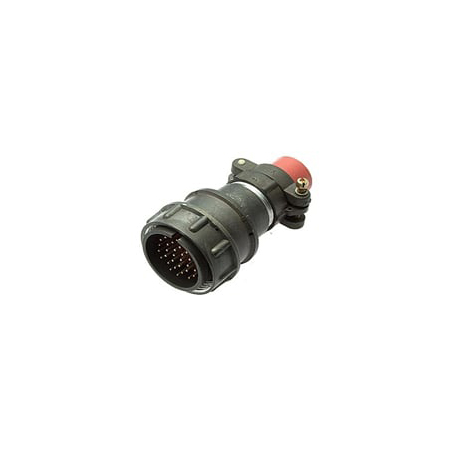

2РМ30КПН32Ш1В1

Разъем 2РМ30КПН32Ш1В1 — это 32-контактная негерметичная кабельная вилка серии 2РМ. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Разъем имеет прямой патрубок и гайку для неэкранированного кабеля. Контакты покрыты серебром и имеют диаметр 1 мм. Максимальная токовая нагрузка на каждый контакт составляет 4 А, а общая нагрузка на соединитель — 106 А.

Технические характеристики

• Тип разъема : 2РМ — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 30.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 32.

• Вид соединителя : Ш — вилка.

• Сочетание контактов : 1 — все контакты диаметром 1 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 100°C.

Применение

Разъемы серии 2РМ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Они подходят для работы в условиях синусоидальной вибрации и акустического шума.

Условия эксплуатации

• Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 кГц, уровень звукового давления — 170 дБ.

Разъемы 2РМ30КПН32Ш1В1 изготовлены из металлических материалов, что обеспечивает их прочность и долговечность. Изоляторы выполнены из карболита, что повышает электрическую прочность и сопротивление изоляции.
