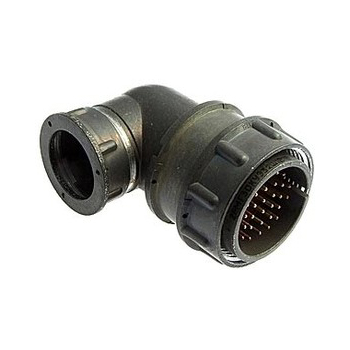

Разъем 2РМ30КУЭ32Ш1В1 относится к серии цилиндрических низкочастотных соединителей и предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет кабельный корпус с угловым патрубком и гайкой для экранированного кабеля.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 30 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 32.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : Все контакты диаметром 1 мм (1).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100° С.

Технические параметры:

• Максимальное рабочее напряжение : До 560 В, в некоторых источниках указано до 700 В.

• Токовая нагрузка на одиночный контакт : 4 А.

• Максимальная суммарная токовая нагрузка : 106 А.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации:

• Температура : От -60° С до +100° С.

• Влажность : До 98% при +25° С.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 кГц, уровень звукового давления 170 дБ.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он имеет резьбовое сочленение и одношпоночную поляризацию корпусов.
