2РМ30КУН32Ш1В1

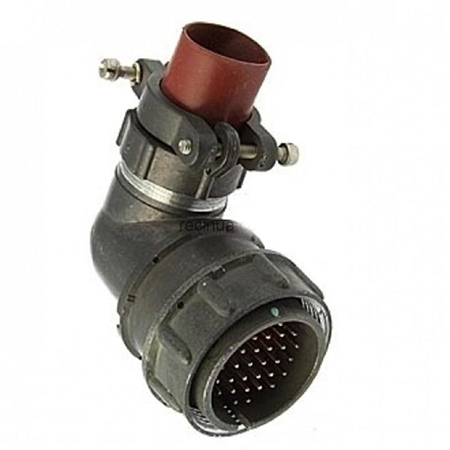

Соединитель 2РМ30КУН32Ш1В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к серии 2РМ и имеет угловой патрубок для неэкранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 30

• Вид корпуса : Кабельный (К)

• Вид патрубка : Угловой (У)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 32

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Все контакты диаметром 1,0 мм (1)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C (1)

Основные характеристики :

• Максимальное рабочее напряжение : До 560 В (или 700 В в некоторых источниках).

• Токовая нагрузка на одиночный контакт : От 4 до 8 А, в зависимости от источника.

• Суммарная токовая нагрузка : До 106 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм в некоторых источниках).

• Температура эксплуатации : От -60°C до +100°C.

• Минимальная наработка : 5000 часов при 500 циклах сочленения-расчленения.

• Срок сохраняемости : 15-25 лет.

Механические характеристики :

• Вибрация : Диапазон частот от 1 до 1000 Гц (или до 5000 Гц в некоторых источниках), ускорение до 490 м/с?.

• Одиночные удары : Ускорение до 5000 м/с?.

• Многократные удары : Ускорение до 1000 м/с?.

Соединитель 2РМ30КУН32Ш1В1 используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он имеет резьбовое сочленение и извлекаемые контакты, что позволяет легко монтировать и демонтировать его.
