2РМ33Б20Ш1А1

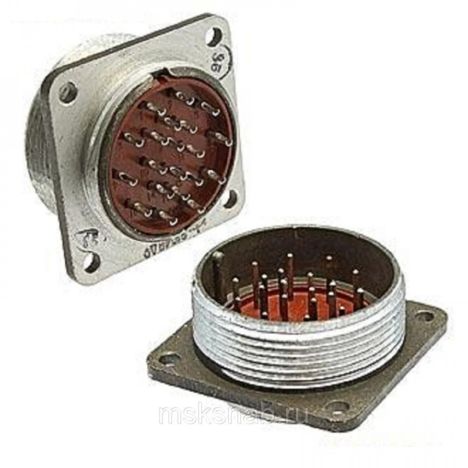

Разъем 2РМ33Б20Ш1А1 является частью серии 2РМ и представляет собой блочную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может работать при напряжении до 700 В и имеет максимальную токовую нагрузку на одиночный контакт 6 А, а суммарную нагрузку на весь разъем — до 100 А.

Технические характеристики

• Количество контактов : 20.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : до +100°C.

• Сопротивление изоляции : не менее 5000 МОм.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 6 пФ.

• Максимальное испытательное напряжение : до 2300 В в нормальных условиях.

• Усилие расчленения : не более 255,1 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : до 500 раз.

• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

• Температура окружающей среды : от -60°C до +100°C.

• Вибрация : синусоидальная, от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механический удар : многократный с ускорением до 1000 м/с?, одиночный до 5000 м/с?.

Применение

Разъемы серии 2РМ, включая 2РМ33Б20Ш1А1, используются в радиоэлектронной аппаратуре для внутреннего объемного монтажа. Они могут быть как блочными, так и кабельными и требуют соответствующей ответной части для соединения.
