2РМ33Б20Ш1В1

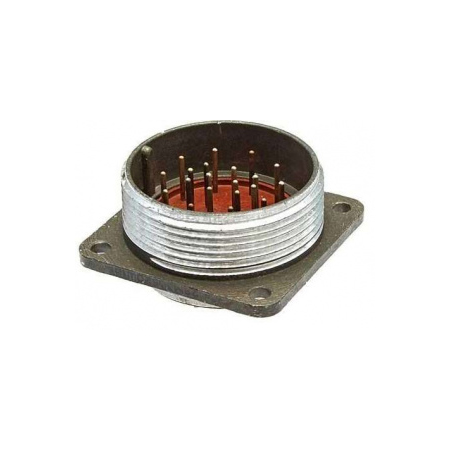

Разъем 2РМ33Б20Ш1В1 относится к серии 2РМ и представляет собой блочную вилку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема следующие:

Характеристики

• Тип соединителя : 2РМ.

• Размер корпуса : 33 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 20.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты имеют диаметр 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

Технические параметры

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на одиночный контакт : 6 А, максимальная суммарная нагрузка на соединитель — 100 А.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения до 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

Применение

Разъемы серии 2РМ используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях. Сочленение соединителей — резьбовое, а поляризация корпусов — одношпоночная. Метод монтажа — обжимка или пайка.
