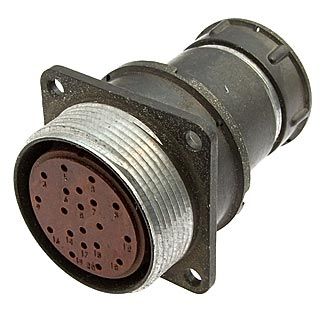

Соединитель 2РМ33БПЭ20Ш1В представляет собой цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Состав : Вилка и розетка.

• Условный размер корпуса : 33.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Вилка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение:

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он может быть установлен с экранированными или неэкранированными кабелями, что требует соответствующей концевой гайки патрубка.

Технические условия:

Соединители соответствуют различным техническим условиям, включая приёмку «1» АШДК.434410.062ТУ и другие. Гарантийный срок хранения составляет 15 лет, а гарантийная наработка — 1000 часов во всех режимах и 100000 часов в облегчённом режиме.
