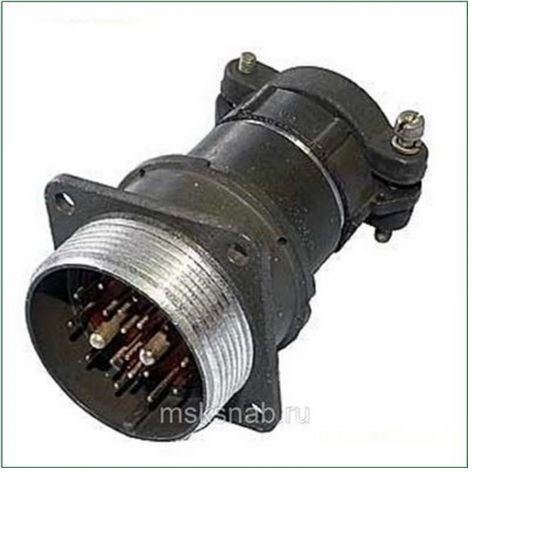

2РМ33БПЭ20Ш4В1 — это блочная вилка, предназначенная для использования в электрических цепях с постоянным и переменным током частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена прямым патрубком с гайкой для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 33.

• Тип корпуса : Блочный (приборный).

• Тип патрубка : Прямой.

• Гайка патрубка : Для экранированного кабеля.

• Количество контактов : 20.

• Тип части соединителя : Вилка.

• Сочетание контактов : Диаметром 1 мм и 3 мм.

• Покрытие контактов : Серебряное.

• Теплостойкость : До +100°C.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт:

  • Диаметром 1 мм: 6 А.

  • Диаметром 3 мм: 36 А.

• Максимальная суммарная нагрузка: 110 А.

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1 мм: 560 В, 700 В.

  • Для контактов диаметром 3 мм: 560 В.

• Максимальное испытательное напряжение:

  • Для контактов диаметром 1 мм: 1850 В, 2300 В.

  • Для контактов диаметром 3 мм: 1850 В.

Механические и климатические характеристики :

• Сопротивление контактов:

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 3 мм: не более 0,8 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Акустический шум: от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ.

• Механический удар многократного действия: пиковое ускорение 1000 м/с?.

• Механический удар одиночного действия: пиковое ускорение 5000 м/с?.

• Рабочая температура: от -60°C до +100°C.

• Климатическое исполнение: умеренный и холодный климат.

Дополнительные характеристики :

• Минимальная наработка: 5000 часов.

• Количество сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет.

• Сочленение соединителей: резьбовое.

• Поляризация корпусов: одношпоночная.

• Длина патрубка: 59 мм.

• Масса патрубка: не более 26 г.

Ответные части :
Для вилки 2РМ33БПЭ20Ш4В1 подходят различные розетки серии 2РМ33К, такие как 2РМ33К20Г4А1, 2РМ33К20Г4В1 и другие.
