2РМ33БПЭ20Г1В1

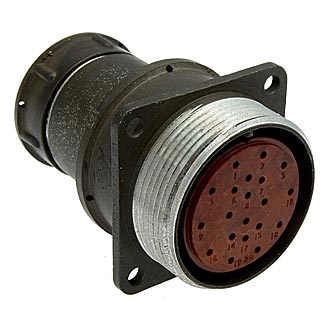

Разъем 2РМ33БПЭ20Г1В1 относится к серии 2РМ и представляет собой блочную розетку с прямым патрубком и гайкой для экранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, что делает его подходящим для внутреннего объемного монтажа.

Основные характеристики:

• Тип соединителя : 2РМ.

• Размер корпуса : 33 мм.

• Тип корпуса : Блочный.

• Тип патрубка : Прямой.

• Гайка патрубка : Для экранированного кабеля.

• Количество контактов : 20.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебряное.

• Теплостойкость : До +100° С.

Электрические характеристики:

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях до 1850 В или 2300 В.

• Токовая нагрузка на одиночный контакт : 6 А.

• Суммарная токовая нагрузка : До 100 А.

Механические и эксплуатационные характеристики:

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение соединителей : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Этот разъем может работать в широком диапазоне температур от -60° С до +100° С и выдерживает различные механические воздействия, такие как вибрации и удары.
