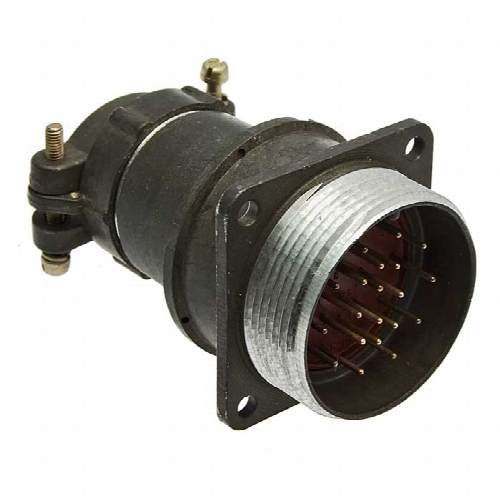

2РМ33БПН20Г1В1 — это блочная кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать с неэкранированными кабелями.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 33.

• Тип корпуса : Блочный.

• Тип патрубка : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 20.

• Тип розетки : Г.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт: 6 А.

• Максимальная суммарная токовая нагрузка: 100 А.

• Максимальное рабочее напряжение: 560 В и 700 В.

• Максимальное испытательное напряжение: 1850 В и 2300 В в нормальных условиях.

• Сопротивление контактов: не более 5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические характеристики :

• Усилие расчленения соединителей: не более 255,1 Н.

• Усилие расчленения гнезд с контрольным штырем-калибром: 0,5 Н.

• Минимальная наработка: 5000 ч.

• Температурный диапазон эксплуатации: от -60° С до +100° С.

• Климатическое исполнение: умеренный и холодный климат (УХЛ2.1).

• Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

Эта розетка может использоваться в различных приложениях, включая внутренний и наружный монтаж, и предназначена для работы в сложных условиях с различными механическими и климатическими нагрузками.
