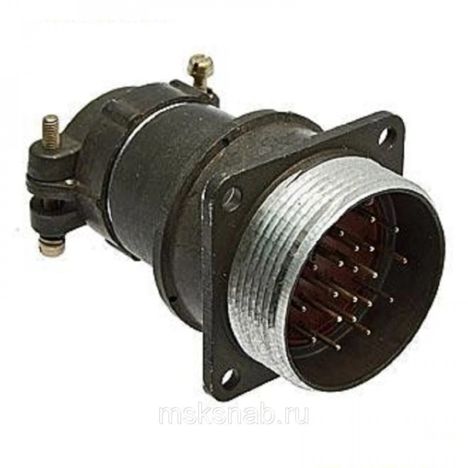

Соединитель 2РМ33БПН20Ш1В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он имеет резьбовое сочленение и состоит из двух частей: вилки и розетки. Вилка 2РМ33БПН20Ш1В1 является блочной, имеет прямой патрубок и гайку для неэкранированного кабеля.

Технические характеристики:

• Тип соединителя: 2РМ

• Условный размер корпуса: 33

• Вид корпуса: Блочный (Б)

• Вид патрубка: Прямой (П)

• Вид гайки патрубка: Для неэкранированного кабеля (Н)

• Количество контактов: 20

• Часть соединителя: Вилка (Ш)

• Сочетание контактов: Все контакты диаметром 1,0 мм

• Покрытие контактов: Серебро (В)

• Теплостойкость: До +100° С

Эксплуатационные характеристики:

• Максимальное рабочее напряжение: До 700 В

• Токовая нагрузка на одиночный контакт: 6 А, максимальная суммарная нагрузка на соединитель — 100 А

• Сопротивление контактов: Не более 5 мОм

• Сопротивление изоляции: Не менее 5000 МОм

• Электрическая прочность изоляции: До 2300 В

• Усилие расчленения: Не более 255,1 Н

• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат)

• Диапазон рабочих температур: От -60° С до +100° С

Прочие характеристики:

• Метод монтажа: Обжимка или пайка

• Минимальная наработка: 5000 часов

• Число сочленений-расчленений: 500

• Гарантийный срок хранения: 15 лет

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
