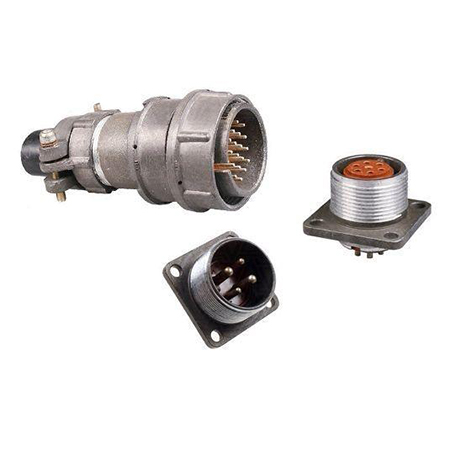

2РМ33К20Ш1В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она также подходит для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМ — тип соединителя.

• Условный размер корпуса : 33.

• Вид корпуса : К — кабельный.

• Количество контактов : 20.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 1 — все контакты диаметром 1 мм.

• Покрытие контактов : В — серебряное.

• Теплостойкость : 1 — до +100° С.

Электрические характеристики :

• Токовая нагрузка : 6 А на одиночный контакт, максимальная суммарная — 100 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных климатических условиях.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Механические характеристики :

• Усилие расчленения соединителей : не более 255,1 Н (26 кгс).

• Усилие расчленения гнезд с контрольным штырем-калибром : 0,5 Н (0,05 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение соединителей : резьбовое.

• Поляризация корпусов : одношпоночная.

Габаритные размеры :

• Длина : 25 мм.

• Диаметр : 42 мм.

• Масса : не более 41,5 г.

Условия эксплуатации :

• Температура среды : от -60° С до +100° С.

• Смена температур : от -60° С до +180° С.

• Повышенная относительная влажность : до 98% при +25° С.

• Допустимая синусоидальная вибрация : от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Акустический шум : от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ.

• Механический удар : пиковое ударное ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.
