2РМ33КПЭ20Ш1В1

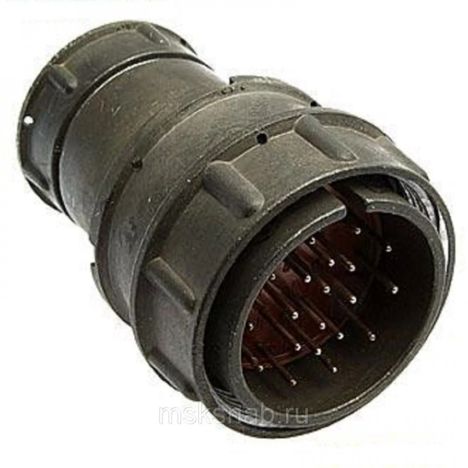

Соединитель 2РМ33КПЭ20Ш1В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В . Он имеет резьбовое сочленение и используется в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 33

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 20

• Часть соединителя : Вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1 мм (1)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До 100°С (1)

Применение и условия эксплуатации

• Применение : Используется в узлах и блоках радиоэлектронной аппаратуры.

• Условия эксплуатации : Температура от -60° С до +100° С, повышенная влажность до 98% при +25° С. Допустима синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц.

Конструктивные особенности

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Метод монтажа : Обжимка или пайка.

Этот разъем предназначен для внутреннего монтажа и имеет климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
