2РМ33КПЭ20Г1В1

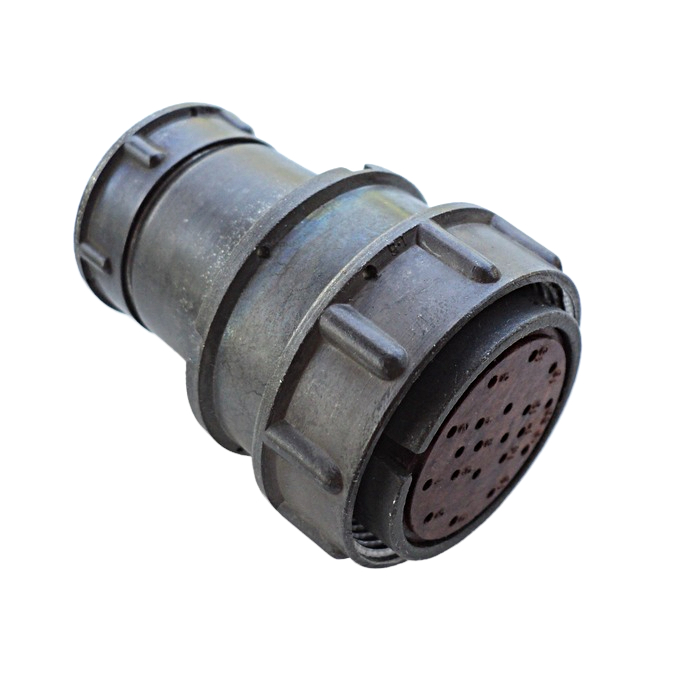

Разъем 2РМ33КПЭ20Г1В1 относится к серии 2РМ и представляет собой кабельную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 33 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 20.

• Часть соединителя : Розетка (Г).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро (В).

Технические характеристики

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : 6 А, максимальная суммарная нагрузка на соединитель — 100 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Сопротивление контактов : Не более 5 мОм.

• Число сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температурный диапазон : От -60°C до +100°C.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он имеет резьбовое сочленение и одношпоночную поляризацию корпусов.
