2РМ33КПЭ20Г4В1

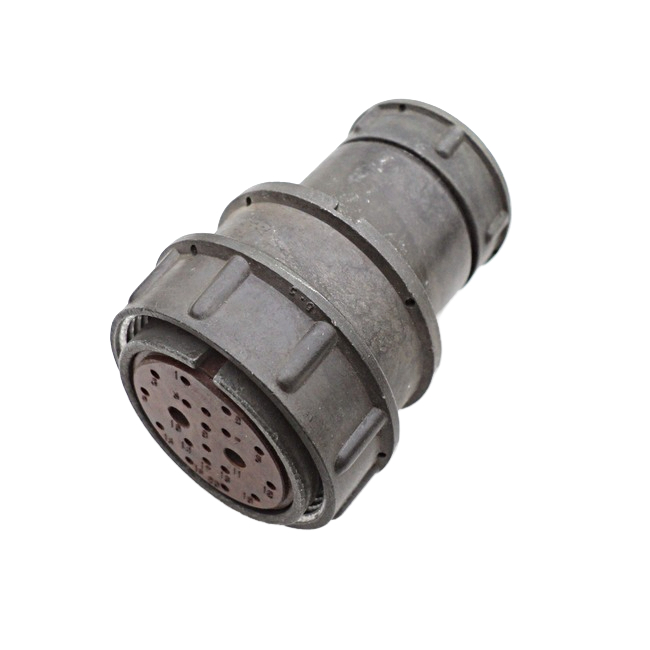

Разъем 2РМ33КПЭ20Г4В1 — это кабельная розетка, принадлежащая к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.

Технические характеристики

• Максимальное рабочее напряжение : до 560 В для контактов диаметром 1 мм и 3 мм.

• Токовая нагрузка : до 6 А для контактов диаметром 1 мм и до 36 А для контактов диаметром 3 мм. Максимальная суммарная нагрузка на соединитель — 110 А.

• Количество контактов : 20.

• Сопротивление изоляции : не менее 5000 МОм.

• Сопротивление контактов : не более 5 мОм для контактов диаметром 1 мм и не более 0,8 мОм для контактов диаметром 3 мм.

• Усилие расчленения : не более 245,1 Н (25 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : до 500 раз.

• Срок сохраняемости : минимум 15 лет.

• Температура эксплуатации : от -60°C до +100°C.

Условное обозначение

• 2РМ : тип соединителя.

• 33 : условный размер корпуса.

• К : кабельный тип корпуса.

• П : прямой патрубок.

• Э : гайка для экранированного кабеля.

• 20 : количество контактов.

• Г : розетка.

• 4 : сочетание контактов (1 мм и 3 мм).

• В : серебряное покрытие контактов.

• 1 : теплостойкость до +100°C.

Этот разъем используется в различных приложениях, включая внутренний объемный монтаж, благодаря своей конструкции и возможностям работы в широком диапазоне температур и влажности.
