2РМ33КПЭ20Ш4В1

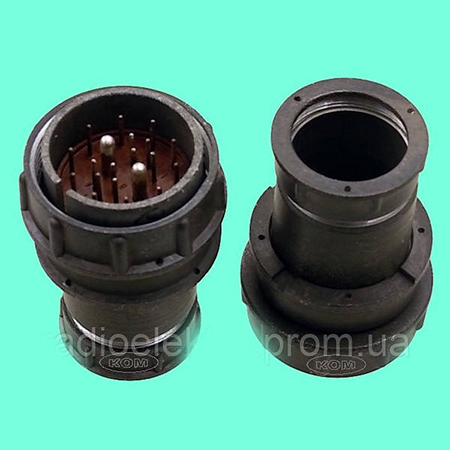

2РМ33КПЭ20Ш4В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для внутреннего объемного монтажа в радиоэлектронной аппаратуре.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 33

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 20

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Диаметр 1 мм и 3 мм (4)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C (1).

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 6 А

  • Диаметр 3 мм: 36 А

• Максимальная суммарная нагрузка : 110 А

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 560 В, 700 В

  • Для контактов диаметром 3 мм: 560 В

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1 мм: 1850 В, 2300 В

  • Для контактов диаметром 3 мм: 1850 В .

Механические и климатические характеристики

• Механический удар :

  • Многократного действия: до 1000 м/с?

  • Одиночного действия: до 5000 м/с?

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69

• Рабочая температура : от -60°C до +100°C

• Атмосферное давление : от 133,32·10??? Па до 506 кПа.

Эта вилка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединители 2РМ состоят из двух частей: вилки и розетки, и могут быть как кабельными, так и блочными.
