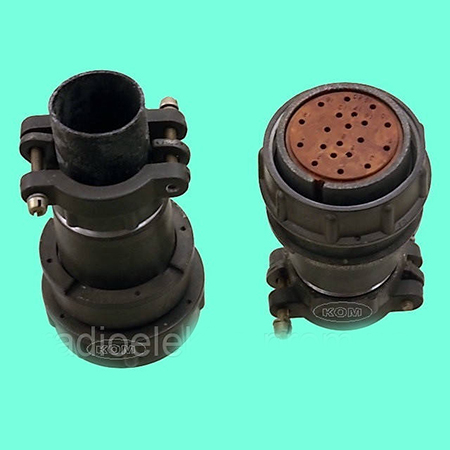

Соединитель 2РМ33КПН20Г1В1 представляет собой кабельную розетку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии цилиндрических низкочастотных разъемов и имеет следующие характеристики:

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 33.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 20.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1 мм (?1,0 мм).

• Покрытие контактов : Серебро (В).

Применение и условия эксплуатации

• Применение : Для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

• Температура окружающей среды : От -60 до +100°C.

• Смена температур : От -60 до +150°C.

• Минимальная наработка : 5000 часов.

• Минимальный срок сохраняемости : 15-25 лет, в зависимости от источника.

Механические и электрические характеристики

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка на контакт : От 5 до 8 А для контактов ?1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм или 5000 МОм, в зависимости от источника.

• Сопротивление контактов : Не более 5 мОм.

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

Соединитель 2РМ33КПН20Г1В1 имеет резьбовое сочленение и изготавливается из специального сплава алюминия. Изолятор выполнен из пресс-материала АГ-4. Этот разъем подходит для внутреннего объемного монтажа и может использоваться в различных электронных устройствах.
