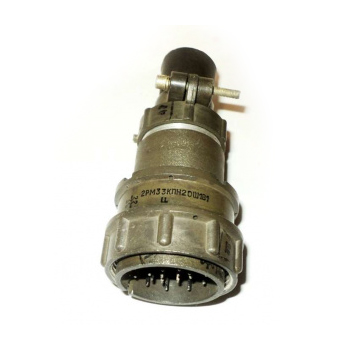

2РМ33КПН20Ш1В1

Разъем 2РМ33КПН20Ш1В1 относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 33.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 20.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : Все контакты диаметром 1 мм (1).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100° С.

Технические параметры

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка :

  • На одиночный контакт: 6 А.

  • Максимальная суммарная на соединитель: 100 А.

• Максимальное испытательное напряжение : В нормальных условиях до 1850 В или 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения : Не более 255,1 Н (26 кгс).

Применение

Разъемы серии 2РМ используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов одношпоночная.

Метод монтажа контактов — обжимка или пайка.

Эти разъемы могут работать с экранированными или неэкранированными кабелями, в зависимости от вида концевой гайки патрубка.
