2РМ33КУЭ20Ш4В1

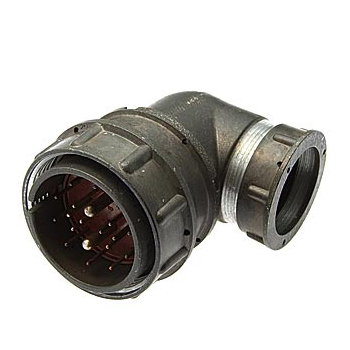

2РМ33КУЭ20Ш4В1 — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена угловым патрубком для экранированного кабеля.

Основные характеристики

• Тип соединителя : 2РМ — тип соединителя.

• Условный размер корпуса : 33.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 4 — контакты диаметром 1 мм и 3 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100°C.

Технические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: до 6 А.

  • Диаметр 3 мм: до 36 А.

• Максимальная суммарная нагрузка : до 110 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: до 700 В.

  • Для контактов диаметром 3 мм: до 560 В.

• Сопротивление контактов :

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 3 мм: не более 0,8 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Применение и условия эксплуатации

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры. Они могут работать в широком диапазоне температур от -60°C до +100°C и выдерживают различные механические нагрузки, включая удары и вибрации.

Ответная часть для вилки 2РМ33КУЭ20Ш4В1 — различные розетки, такие как 2РМ33Б20Г4А1, 2РМ33Б20Г4В1 и другие.
