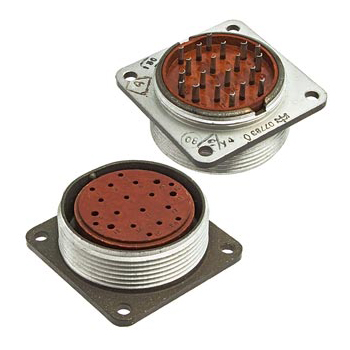

Разъем 2РМ36Б20Г2В1 относится к серии 2РМ и представляет собой блочную розетку. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Характеристики

• Тип соединителя : Негерметичный, низкочастотный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 36 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 20.

• Часть соединителя : Розетка.

• Сочетание контактов : Диаметр контактов 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°С.

Технические Параметры

• Максимальное рабочее напряжение : До 560 В для контактов диаметром 1,5 мм и до 700 В для контактов диаметром 1 мм.

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 5 А.

  • Диаметр 1,5 мм: 10 А.

• Максимальная суммарная нагрузка : 100 А.

• Сопротивление контактов :

  • Диаметр 1 мм: Не более 5 мОм.

  • Диаметр 1,5 мм: Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Диапазон рабочих температур : От -60 до +100°С.

Применение

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа с экранированными или неэкранированными кабелями.
