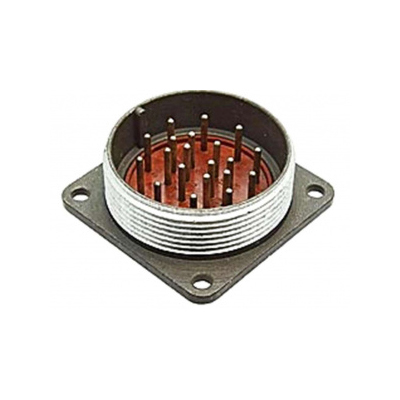

2РМ36Б20Ш2В1

Соединитель 2РМ36Б20Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он состоит из двух частей: вилки и розетки, причем вилка обозначается буквой Ш в названии.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 36

• Вид корпуса : Блочный (приборный)

• Количество контактов : 20

• Сочетание контактов : Диаметр 1 мм и 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100°C

• Токовая нагрузка :

  • Контакты диаметром 1 мм: до 5 А

  • Контакты диаметром 1,5 мм: до 10 А

• Максимальная суммарная нагрузка : 100 А

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: до 700 В

  • Для контактов диаметром 1,5 мм: до 560 В

• Сопротивление контактов :

  • Контакты диаметром 1 мм: не более 5 мОм

  • Контакты диаметром 1,5 мм: не более 2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Вибрация : диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g)

• Одиночные удары : ускорение до 5000 м/с? (500 g)

Применение

Соединители типа 2РМ36Б20Ш2В1 используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Соединение осуществляется посредством резьбовой фиксации, что обеспечивает надежное и прочное соединение вилки и розетки.
