2РМ36Б22Г1В1

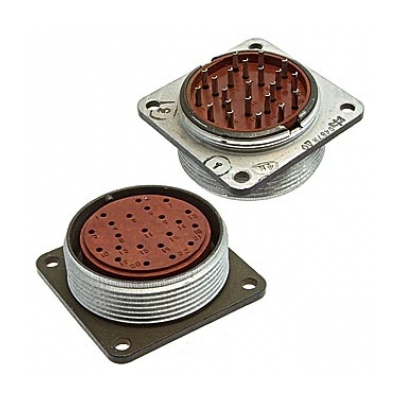

Соединитель 2РМ36Б22Г1В1 представляет собой цилиндрическую розетку блочного типа, предназначенную для использования в электрических цепях как постоянного, так и переменного тока. Он широко применяется в радиоэлектронной аппаратуре благодаря своей надежности и универсальности.

Основные характеристики

• Тип соединителя : Негерметичный, блочный (приборный).

• Количество контактов : 22.

• Условный размер корпуса : 36.

• Метод монтажа : Пайка или обжимка.

• Покрытие контактов : Серебро или золото.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69, что позволяет использовать его в различных климатических условиях.

Технические параметры

• Токовая нагрузка : На одиночный контакт до 6 А, максимальная суммарная на соединитель — 110 А.

• Максимальное рабочее напряжение : До 700 В.

• Максимальное испытательное напряжение : В нормальных условиях до 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения : Не более 294,3 Н.

Применение

Соединители типа 2РМ, включая модель 2РМ36Б22Г1В1, используются как для внутреннего монтажа, так и с экранированными или неэкранированными кабелями, что делает их подходящими для различных технических решений в радиоэлектронной аппаратуре.

Условия эксплуатации

• Температура : От -60° С до +100° С.

• Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Ударная нагрузка : Пиковое ускорение до 5000 м/с? для одиночных ударов.
