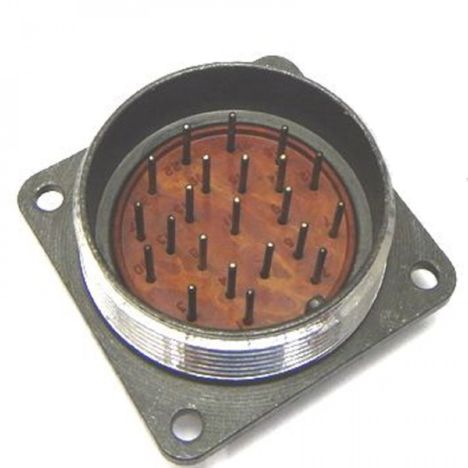

2РМ36Б22Ш1В1

2РМ36Б22Ш1В1 — это тип электрического соединителя, предназначенного для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к серии 2РМ , которая включает в себя различные исполнения соединителей для радиоэлектронной аппаратуры.

Основные характеристики:

• Тип соединителя : 2РМ — серия низкочастотных цилиндрических негерметичных соединителей.

• Условный размер корпуса : 36.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 22.

• Часть соединителя : Ш — вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : до 100°C.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Токовая нагрузка : на одиночный контакт — 6 А, максимальная суммарная — 110 А.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Вид сочленения : резьбовое.

Условия эксплуатации:

• Температура : от -60°C до +100°C.

• Влажность : до 98% при +25°C.

• Вибрация : синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : пиковое ускорение до 5000 м/с?.

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры и имеет гарантийный срок хранения до 15 лет.
