2РМ36БПЭ20Г2В1

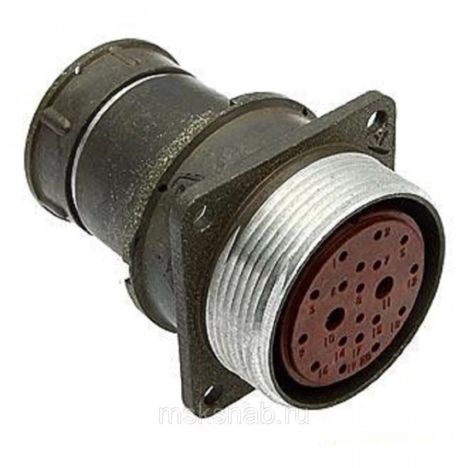

2РМ36БПЭ20Г2В1 — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может быть подключена к экранированным кабелям благодаря прямому патрубку с гайкой для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 36

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 20

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C

Электрические характеристики :

• Токовая нагрузка на одиночный контакт:

  • Диаметр 1 мм: 5 А

  • Диаметр 1,5 мм: 10 А

• Максимальная суммарная нагрузка: 100 А

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1 мм: 560 В, 700 В

  • Для контактов диаметром 1,5 мм: 560 В

Механические и климатические характеристики :

• Механический удар многократного действия: до 1000 м/с?

• Механический удар одиночного действия: до 5000 м/с?

• Рабочая температура: от -60°C до +100°C

• Повышенная относительная влажность воздуха при +40°C: до 98%

Эта розетка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение с экранированными кабелями.
