2РМ36БПЭ20Ш2В1

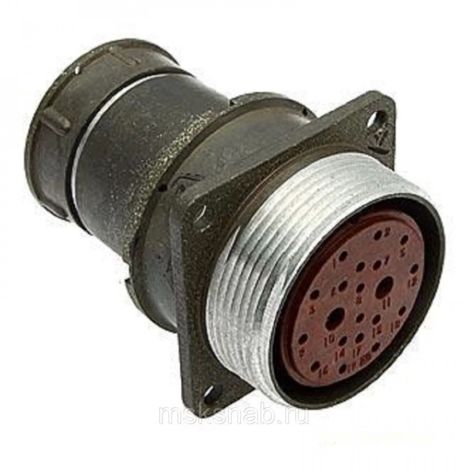

2РМ36БПЭ20Ш2В1 — это блочная кабельная экранированная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 36.

• Вид корпуса : Блочный (Б).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 20.

• Вид соединителя : Вилка (Ш).

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C.

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 5 А.

  • Диаметр 1,5 мм: 10 А.

• Максимальная суммарная нагрузка : 100 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 560 В, 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Сопротивление контактов :

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

Условия эксплуатации

• Температура окружающей среды : от -60°C до +100°C.

• Влажность : до 98% при +25°C.

• Вибрация : синусоидальная, диапазон частот от 1 Гц до 5000 Гц.

• Механический удар : многократный и одиночный.

Этот разъем используется в различных электронных устройствах и системах, где требуется надежное и стабильное соединение с экранированным кабелем.
