2РМ36БПЭ22Ш1В1

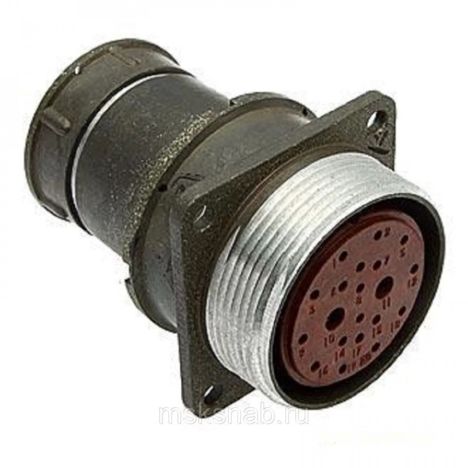

Разъем 2РМ36БПЭ22Ш1В1 представляет собой блочную вилку с прямым патрубком и гайкой для экранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 36 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 22.

• Вид соединения : Вилка.

• Диаметр контакта : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°C.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Токовая нагрузка на одиночный контакт : 6 А.

• Максимальная суммарная токовая нагрузка : 110 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

• Условия эксплуатации : Температура от -60°C до +100°C, повышенная влажность до 98% при +25°C.

Применение

Этот разъем используется в различных электронных устройствах, где требуется надежное и прочное соединение с экранированным кабелем. Он подходит для внутреннего монтажа и может выдерживать значительные механические нагрузки, включая вибрации и удары.
