2РМ36БПЭ22Г1В1

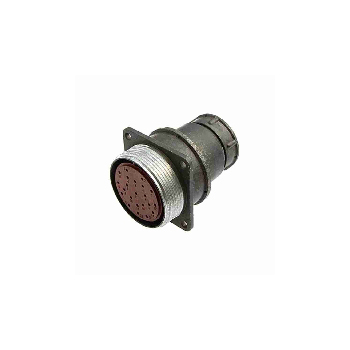

2РМ36БПЭ22Г1В1 — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет прямой патрубок для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 36 мм

• Вид корпуса : Блочный (Б)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 22

• Часть соединителя : Розетка (Г)

• Диаметр контактов : 1 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C

Электрические характеристики :

• Токовая нагрузка на одиночный контакт : 6 А

• Максимальная суммарная токовая нагрузка : 110 А

• Максимальное рабочее напряжение : 560 В и 700 В

• Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных условиях

• Сопротивление контактов : Не более 5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

Механические и климатические характеристики :

• Усилие расчленения : Не более 294,3 Н

• Минимальная наработка : 5000 часов

• Количество сочленений-расчленений : 500

• Температура эксплуатации : От -60°C до +100°C

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1)

Эта розетка используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение с экранированным кабелем.
