2РМ36БПН20Ш2В1

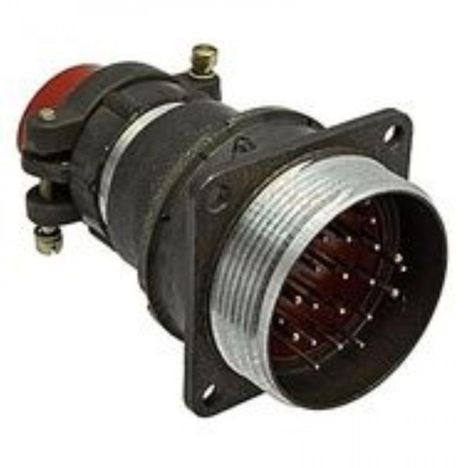

2РМ36БПН20Ш2В1 — это блочная кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она может работать при напряжении до 700 В и имеет серебряное покрытие контактов, что обеспечивает хорошую проводимость и защиту от коррозии.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 36

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки патрубка : Для неэкранированного кабеля

• Количество контактов : 20

• Часть соединителя : Вилка

• Сочетание контактов : Диаметр 1 мм и 1,5 мм

• Покрытие контактов : Серебро

• Теплостойкость : До +100°C

Эксплуатационные характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм — 5 А

  • Диаметр 1,5 мм — 10 А

• Максимальная суммарная нагрузка : 100 А

• Электрическая прочность изоляции :

  • При 560 В — 1850 В

  • При 700 В — 2300 В

• Усилие расчленения : Не более 196,2 Н (25 кгс)

• Минимальная наработка : 5000 часов

• Количество сочленений-расчленений : 500 раз

• Срок сохраняемости : Не менее 15 лет

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C

• Влажность : До 98% при +25°C

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Механический удар : Пиковое ускорение до 5000 м/с?

Этот разъем используется для внутреннего и наружного монтажа в умеренном и холодном климате и может быть применен с экранированными или неэкранированными кабелями.
