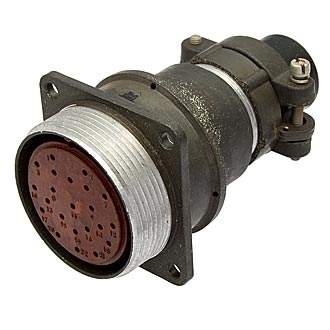

2РМ36БПН22Г1В1

Соединитель 2РМ36БПН22Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 36

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой

• Вид гайки патрубка : Для неэкранированного кабеля

• Количество контактов : 22

• Часть соединителя : Розетка

• Диаметр контактов : 1 мм

• Покрытие контактов : Серебро

• Теплостойкость : До 100°C

• Токовая нагрузка : На одиночный контакт — 6 А, максимальная суммарная — 110 А

• Максимальное рабочее напряжение : 560 В и 700 В

• Сопротивление контактов : Не более 5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Вид сочленения : Резьбовое.

Условия эксплуатации

• Температурный диапазон : От -60°C до +100°C

• Влажность : До 98% при +25°C

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры и предназначен для внутреннего объемного монтажа.
