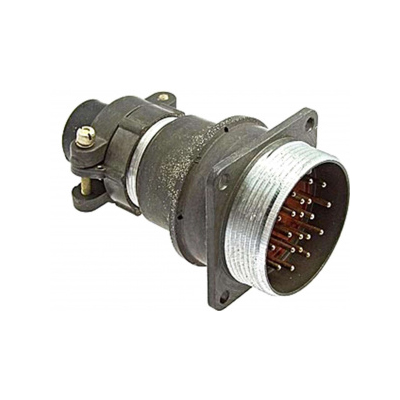

2РМ36БПН22Ш1В1

Соединитель 2РМ36БПН22Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 36.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 22.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

Технические характеристики:

• Токовая нагрузка : До 6 А на одиночный контакт, максимальная суммарная нагрузка — 110 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В или 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации:

• Температура окружающей среды : От -60° С до +100° С.

• Повышенная относительная влажность : До 98% при +25° С.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

Применение:

Соединители 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, могут быть как блочными, так и кабельными.
