2РМ36КПЭ20Ш2В1

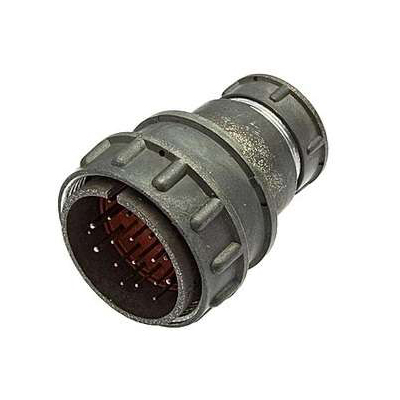

2РМ36КПЭ20Ш2В1 — это тип кабельной вилки, входящей в состав цилиндрических низкочастотных негерметичных электрических соединителей. Эти соединители предназначены для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 36.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 1 мм и 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 100° C.

Технические характеристики:

• Токовая нагрузка :

  • Контакты диаметром 1 мм: 5 А.

  • Контакты диаметром 1,5 мм: 10 А.

• Максимальная суммарная нагрузка : 100 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 560 В и 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Максимальное испытательное напряжение :

  • В нормальных условиях: до 2300 В для контактов 1 мм и до 1850 В для контактов 1,5 мм.

  • При пониженном давлении: до 450 В для контактов 1 мм и до 350 В для контактов 1,5 мм .

Применение:

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями и имеют резьбовое сочленение с одношпоночной поляризацией.

Климатическое исполнение:

Соединители предназначены для работы в умеренном и холодном климате (УХЛ2.1) и могут выдерживать различные климатические условия, включая влажность, иней и росу.
