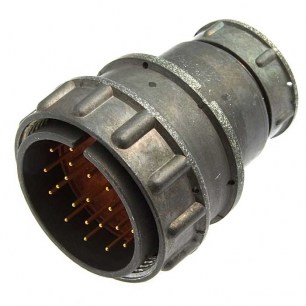

2РМ36КПЭ22Ш1А1

2РМ36КПЭ22Ш1А1 — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать при напряжении до 700 В. Вилка имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для использования с экранированными кабелями.

Технические характеристики

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Корпус : Кабельный.

• Количество контактов : 22.

• Покрытие контактов : Золото.

• Диаметр контакта : 1 мм.

• Токовая нагрузка :

  • На одиночный контакт: 6 А.

  • Максимальная суммарная на соединитель: 110 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Теплостойкость : До +100°C.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Влажность : До 98% при +25°C.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц с ускорением 490 м/с?.

• Механический удар : Пиковое ускорение 1000 м/с? для многократного действия и 5000 м/с? для одиночного действия.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Эта вилка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Она состоит из двух частей: вилки и розетки, и может быть как кабельной, так и блочной (приборной) конструкции.
