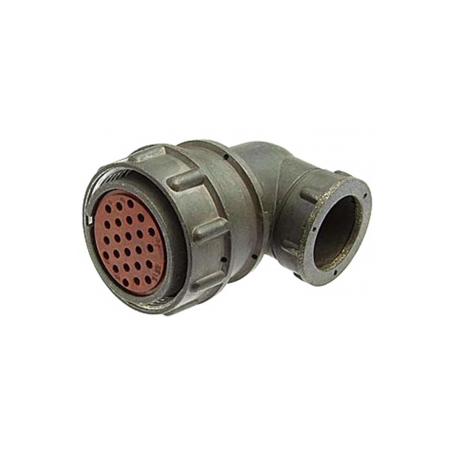

Соединитель 2РМ36КПН22Г1В1 представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он имеет резьбовое сочленение и одношпоночную поляризацию корпуса.

Технические характеристики:

• Тип соединителя : 2РМ

• Условный размер корпуса : 36

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 22

• Часть соединителя : Розетка (Г)

• Обозначение сочетания контактов : Все контакты диаметром 1 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С

Применение и условия эксплуатации:

• Применение : Используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

• Условия эксплуатации : Температура от -60° С до +100° С, повышенная влажность до 98% при +25° С, синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Электрические характеристики:

• Токовая нагрузка на одиночный контакт : 6 А

• Максимальная суммарная токовая нагрузка : 110 А

• Максимальное рабочее напряжение : 560 В или 700 В

• Максимальное испытательное напряжение : 1850 В или 2300 В в зависимости от рабочего напряжения

• Сопротивление контактов : Не более 5 мОм

• Емкость между контактами : Не более 6 пФ

• Сопротивление изоляции : Не менее 5000 МОм

Соединитель 2РМ36КПН22Г1В1 предназначен для внутреннего монтажа и может использоваться с экранированными или неэкранированными кабелями, в зависимости от вида концевой гайки патрубка.
