2РМ36КПН22Ш1А1

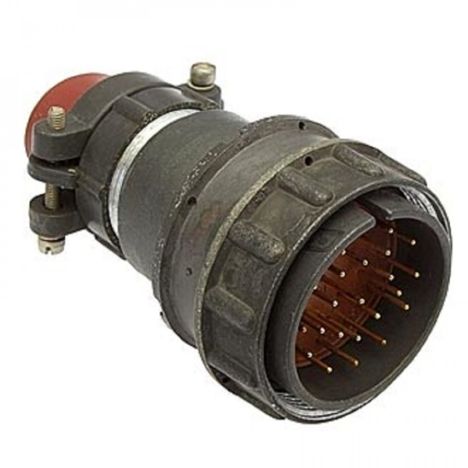

2РМ36КПН22Ш1А1 — это тип кабельной вилки, предназначенной для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для неэкранированного кабеля, что делает ее подходящей для внутреннего объемного монтажа в радиоэлектронной аппаратуре.

Технические характеристики

• Токовая нагрузка : На одиночный контакт — 6 А, максимальная суммарная на соединитель — 110 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В или 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Хвостовики контактов : Допускают присоединение проводов сечением до 0,5 мм?.

• Покрытие контактов : Золото.

• Теплостойкость : До +100° С.

• Количество контактов : 22.

• Вид сочленения : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Влажность : До 98% при +25° С.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Одиночного действия — до 5000 м/с?, многократного действия — до 1000 м/с?.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Применение

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными, так и кабельными. Монтаж может осуществляться с помощью пайки или обжимки.
