2РМ36КПН22Ш1В1

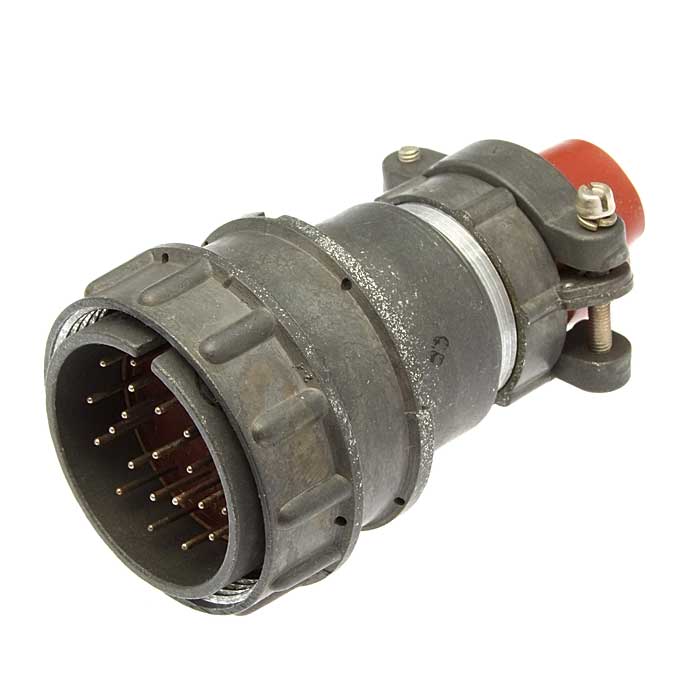

Соединитель 2РМ36КПН22Ш1В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет серебряное покрытие контактов и рассчитан на работу при напряжении до 700 В.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 36.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 22.

• Часть соединителя : Вилка (Ш).

• Обозначение сочетания контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100° С.

Эксплуатационные характеристики

• Токовая нагрузка : До 6 А на одиночный контакт, максимальная суммарная нагрузка — 110 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение : До 1850 В и 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Условия эксплуатации : Температура от -60° С до +100° С, повышенная влажность до 98% при +25° С.

Прочие характеристики

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Этот соединитель используется в радиоэлектронной аппаратуре и может работать с неэкранированными кабелями. Он также устойчив к механическим ударам и вибрациям, что делает его подходящим для применения в различных условиях эксплуатации.
