2РМ36КУН20Г2В1

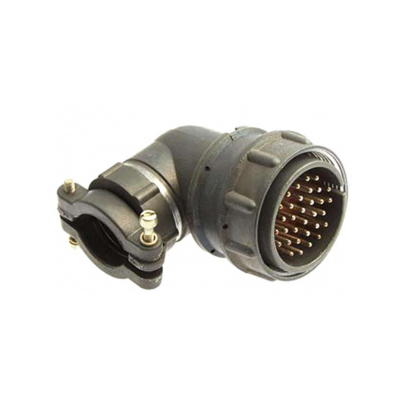

2РМ36КУН20Г2В1 — это кабельная угловая розетка, предназначенная для использования в электрических цепях с постоянным и переменным током частотой до 3 МГц. Розетка имеет следующие характеристики:

Обозначение и Описание

• 2РМ : Тип соединителя.

• 36 : Условный размер корпуса.

• К : Кабельный тип корпуса.

• У : Угловой тип патрубка.

• Н : Гайка патрубка для неэкранированного кабеля.

• 20 : Количество контактов.

• Г : Обозначение розетки.

• 2 : Обозначение сочетания контактов (диаметр 1 мм и 1,5 мм).

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до +100° С.

Технические Характеристики

• Токовая нагрузка :

  • Контакты диаметром 1 мм — 5 А.

  • Контакты диаметром 1,5 мм — 10 А.

  • Максимальная суммарная нагрузка — 100 А.

• Электрическая прочность изоляции :

  • При 560 В — 1850 В.

  • При 700 В — 2300 В.

• Усилие расчленения : Не более 196,2 Н (25 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 71 мм.

• Масса патрубка : Не более 51,5 г.

Условия Эксплуатации

• Температура среды : От -60° С до +100° С.

• Смена температур : От -60° С до +180° С.

• Влажность : До 98% при +25° С.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 кГц, уровень звукового давления — 170 дБ.

• Механический удар : Пиковое ударное ускорение — 1000 м/с? для многократного действия и 5000 м/с? для одиночного действия.

• Линейное ускорение : 2000 м/с?.

• Давление : Атмосферное пониженное — 133,32·10??? Па, повышенное — 506 кПа.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Эта розетка используется для внутреннего и наружного монтажа и может быть установлена на экранированные или неэкранированные кабели.
