2РМ36КУН20Ш2В1

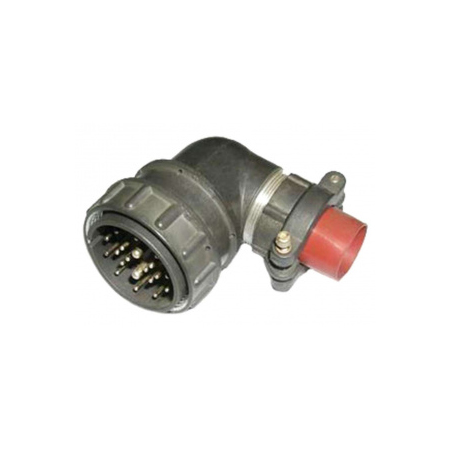

Разъем 2РМ36КУН20Ш2В1 относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Этот разъем имеет кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля.

Основные характеристики:

• Тип соединителя : 2РМ

• Условный размер корпуса : 36 мм

• Вид корпуса : Кабельный (К)

• Вид патрубка : Угловой (У)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 20

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм (обозначение "2")

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°С (обозначение "1")

Технические параметры:

• Максимальное рабочее напряжение : До 560 В

• Токовая нагрузка на одиночный контакт :

  • Диаметр контакта 1 мм: 5 А

  • Диаметр контакта 1,5 мм: 10 А

• Максимальная суммарная нагрузка : До 100 А

• Сопротивление изоляции : Не менее 1000 МОм

• Количество сочленений-расчленений : 500

• Минимальная наработка : 5000 часов

• Срок сохраняемости : Не менее 15 лет

• Условия эксплуатации : Температура от -60°C до +100°C

Разъемы серии 2РМ используются в различных приложениях, включая внутренний и наружный монтаж в умеренном и холодном климате. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная. Покрытие контактов может быть серебряным или золотым, а монтаж контактов выполняется методом обжимки.
