2РМ39Б45Г2В1

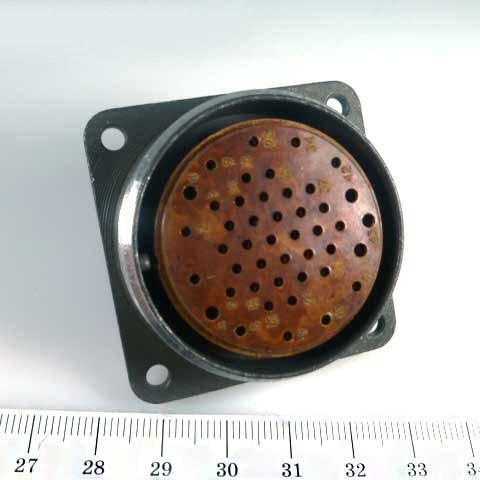

2РМ39Б45Г2В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она изготовлена для внутреннего объемного монтажа и может работать при напряжении до 700 В.

Основные характеристики:

• Тип соединителя: 2РМ — это тип соединителя.

• Условный размер корпуса: 39.

• Вид корпуса: Б — блочный (приборный).

• Количество контактов: 45.

• Часть соединителя: Г — розетка.

• Сочетание контактов: 2 — контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов: В — серебро.

• Теплостойкость: 1 — до 100°C.

Электрические характеристики:

• Токовая нагрузка на одиночный контакт:

  • Диаметром 1 мм — 4 А.

  • Диаметром 1,5 мм — 8 А.

• Максимальная суммарная нагрузка: 167 А.

• Максимальное рабочее напряжение:

  • Для контактов диаметром 1 мм — 560 В и 700 В.

  • Для контактов диаметром 1,5 мм — 560 В .

• Сопротивление контактов:

  • Диаметром 1 мм — не более 5 мОм.

  • Диаметром 1,5 мм — не более 2,5 мОм .

Механические и климатические характеристики:

• Механический удар многократного действия: Пиковое ускорение — 1000 м/с?, длительность от 1 мс до 5 мс.

• Механический удар одиночного действия: Пиковое ускорение — 5000 м/с?, длительность от 0,1 мс до 2 мс.

• Вибрация: Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Применение:

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он предназначен для внутреннего монтажа и может работать с экранированными или неэкранированными кабелями.
