2РМ39Б45Ш2В1

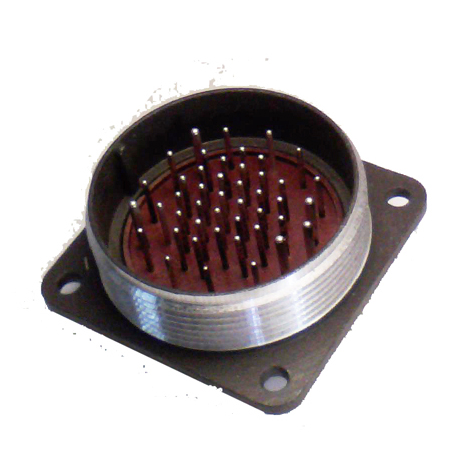

Разъем 2РМ39Б45Ш2В1 относится к серии 2РМ и представляет собой блочную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет цилиндрический низкочастотный негерметичный корпус с резьбовым сочленением и климатическим исполнением В.

Характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 39 мм

• Вид корпуса : Блочный (приборный)

• Количество контактов : 45

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : Контакты диаметром 1,0 мм и 1,5 мм (обозначение 2)

• Покрытие контактов : Серебро (В)

Технические параметры :

• Максимальное рабочее напряжение : до 560 В (для контактов ?1,0 мм и ?1,5 мм), до 700 В (для контактов ?1,0 мм).

• Токовая нагрузка :

  • Для контактов ?1,0 мм: от 5 до 8 А (или 4 А) .

  • Для контактов ?1,5 мм: от 7 до 15 А (или 8 А) .

• Сопротивление изоляции : не менее 1000 МОм (или 5000 МОм).

• Рабочая температура : от -60 до +100°C.

• Минимальная наработка : 5000 часов (или 1000 часов).

• Срок сохраняемости : 25 лет (или 15 лет).

Разъемы серии 2РМ используются в радиоэлектронной и радиотехнической аппаратуре и могут выдерживать механические нагрузки, такие как вибрация и удары.
