2РМ39БПЭ45Ш2В1В

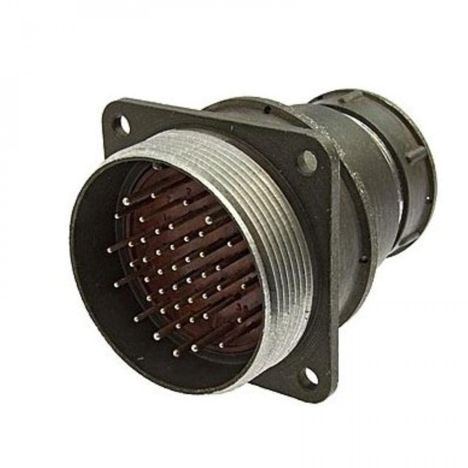

Соединитель 2РМ39БПЭ45Ш2В1В представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный (приборный) корпус с прямым патрубком для экранированного кабеля и контакты, покрытые серебром.

Основные характеристики:

• Тип соединителя: Негерметичный.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

• Вид корпуса: Блочный (приборный).

• Исполнение монтажной части: Прямой патрубок.

• Вид гайки патрубка: Для экранированного кабеля.

• Количество контактов: 45.

• Часть соединителя: Вилка.

• Сочетание контактов: Все контакты диаметром 1,0 мм.

• Покрытие контактов: Серебро.

• Способ монтажа: Обжимка или пайка.

• Температурный диапазон: От -60 до +100°C.

• Максимальное рабочее напряжение: До 700 В.

• Максимальная токовая нагрузка на контакт: В зависимости от диаметра контакта (например, для контакта диаметром 1,0 мм — от 5 до 8 А).

• Сопротивление электрического контакта: Не более 5,0 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции: Не менее 1000 МОм.

Этот разъем используется для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
