2РМ39БПН45Г2В1

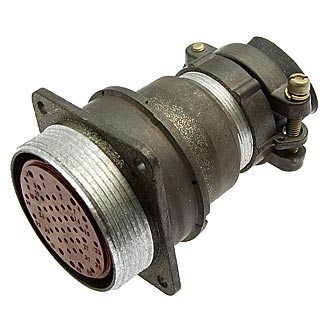

Разъем 2РМ39БПН45Г2В1 относится к серии 2РМ и представляет собой блочную розетку. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема следующие:

Основные характеристики

• Тип соединителя : 2РМ — тип соединителя.

• Условный размер корпуса : 39 мм.

• Вид корпуса : Б — блочный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 45.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 2 — контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100°C.

Технические параметры

• Максимальное рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В).

• Токовая нагрузка на одиночный контакт :

  • Диаметр контакта 1 мм: 4 А.

  • Диаметр контакта 1,5 мм: 8 А.

• Максимальная суммарная нагрузка : 167 А.

• Электрическая прочность изоляции : при максимальном рабочем напряжении 560 В — 1850 В.

• Усилие расчленения : не более 392,4 Н (40 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : от 15 до 25 лет в зависимости от источника.

• Условия эксплуатации : температура от -60°C до +100°C, повышенная влажность до 98% при +25°C.

Применение

Разъемы серии 2РМ, включая 2РМ39БПН45Г2В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями.
