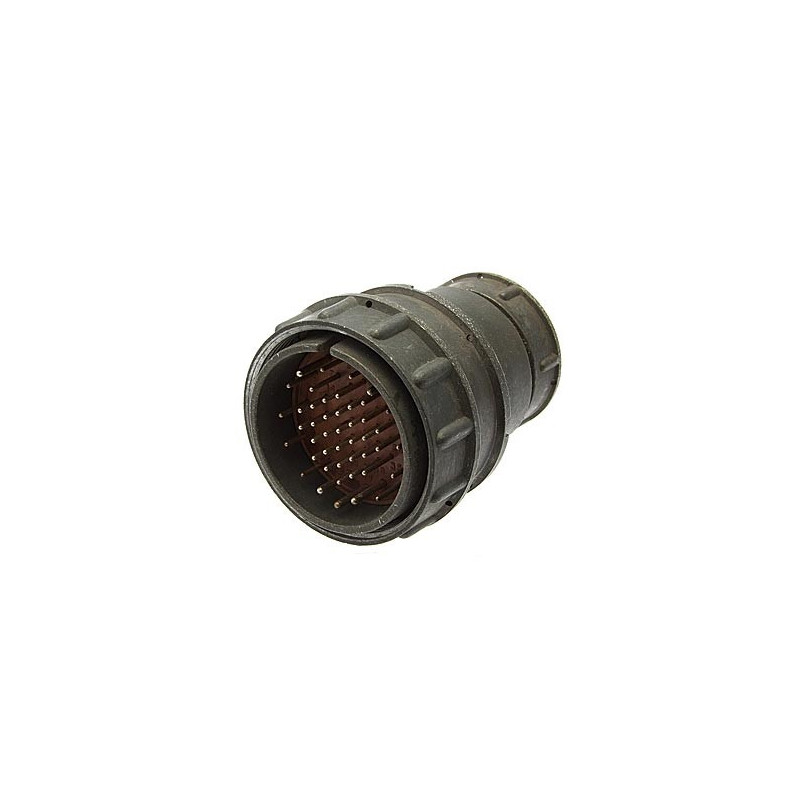

2РМ39КПЭ45Ш2В1

Разъем 2РМ39КПЭ45Ш2В1 — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ и имеет кабельный корпус с диаметром посадочного отверстия 39 мм.

Основные характеристики:

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Количество контактов : 45.

• Диаметр контактов : 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Токовая нагрузка :

  • Для контактов диаметром 1 мм: до 4 А.

  • Для контактов диаметром 1,5 мм: до 8 А.

• Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от условий эксплуатации.

• Сопротивление контактов : Не более 0,0025 Ом.

• Сочленение : Резьбовое.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Применение:

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как кабельными, так и блочными, с различными типами патрубков (прямые или угловые).

Условное обозначение:

• 2РМ : Тип соединителя.

• 39 : Условный размер корпуса.

• К : Кабельный тип корпуса.

• П : Прямой тип патрубка.

• Э : Гайка патрубка для экранированного кабеля.

• 45 : Количество контактов.

• Ш : Вилка.

• 2 : Сочетание контактов (1 мм и 1,5 мм).

• В : Серебряное покрытие контактов.
