2РМ39КПН45Г2В1

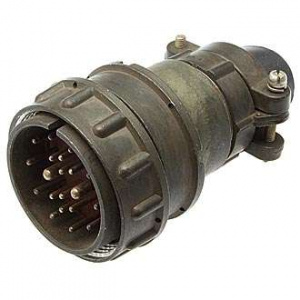

2РМ39КПН45Г2В1 — это кабельная розетка, принадлежащая к серии цилиндрических низкочастотных разъемов. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 39 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 45.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Диаметр контактов 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До 100° С (1).

Электрические характеристики :

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка на одиночный контакт : 4 А или 8 А.

• Суммарная токовая нагрузка на соединитель : 167 А.

• Сопротивление контактов : Не более 2,5 мОм или 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические и климатические характеристики :

• Сочленение : Резьбовое с одношпоночной поляризацией.

• Климатическое исполнение : Всеклиматическое (УХЛ2.1 по ГОСТ 15150-69).

• Диапазон рабочих температур : От -60° С до +100° С.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с?.

Прочие характеристики :

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : Не менее 15 лет.

• Масса : Не более 51 г.

• Длина розетки : 67,5 мм.
