2РМ39КПН45Ш2В1

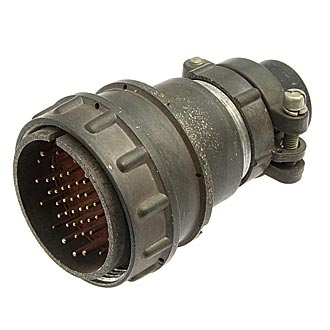

Соединитель 2РМ39КПН45Ш2В1 — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус и прямой патрубок с гайкой для неэкранированного кабеля. Разъем оснащен 45 контактами, среди которых есть контакты диаметром 1 мм и 1,5 мм с серебряным покрытием.

Технические характеристики:

• Токовая нагрузка : На одиночный контакт диаметром 1 мм — 4 А, диаметром 1,5 мм — 8 А. Суммарная нагрузка на соединитель — 167 А.

• Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от условий эксплуатации.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Усилие расчленения : Не более 392,4 Н (40 кгс).

• Условия эксплуатации : Температура от -60°C до +100°C, повышенная влажность до 98% при +25°C.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

• Срок службы : Минимальная наработка — 5000 часов, минимальный срок сохраняемости — 15 лет.

Применение и особенности:

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 67,5 мм.

• Масса патрубка : Не более 51 г.

• Метод монтажа : Обжимка.

Этот разъем широко используется в различных электронных устройствах благодаря своей универсальности и надежности.
