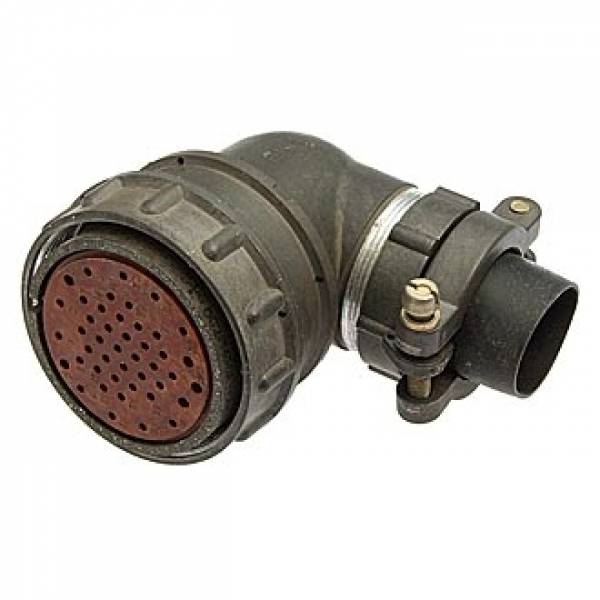

Соединитель 2РМ39КУЭ45Г2В1 представляет собой кабельную розетку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет угловой патрубок и используется для экранированных кабелей. Розетка оснащена резьбовым сочленением и одношпоночной поляризацией корпуса, что обеспечивает надежное и безопасное подключение.

Технические характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 39

• Вид корпуса : Кабельный (К)

• Вид патрубка : Угловой (У)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 45

• Часть соединителя : Розетка (Г)

• Сочетание контактов : Диаметр 1,0 мм и 1,5 мм

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C

Эксплуатационные характеристики :

• Рабочая температура : От -60°C до +100°C

• Смена температур : От -60°C до +150°C

• Максимальное рабочее напряжение : До 700 В

• Токовая нагрузка на контакт :

  • Диаметром 1,0 мм: От 5 до 8 А

  • Диаметром 1,5 мм: От 7 до 15 А

• Сопротивление электрического контакта :

  • Диаметром 1,0 мм: Не более 5,0 мОм

  • Диаметром 1,5 мм: Не более 2,5 мОм

• Сопротивление изоляции : Не менее 1000 МОм

• Минимальная наработка : 5000 часов

• Максимальное количество сочленений-расчленений : 500 раз

• Минимальный срок сохраняемости : 15 лет

Соединитель 2РМ39КУЭ45Г2В1 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и предназначен для внутреннего монтажа в различных климатических условиях.
