2РМ39КУН45Ш2В1

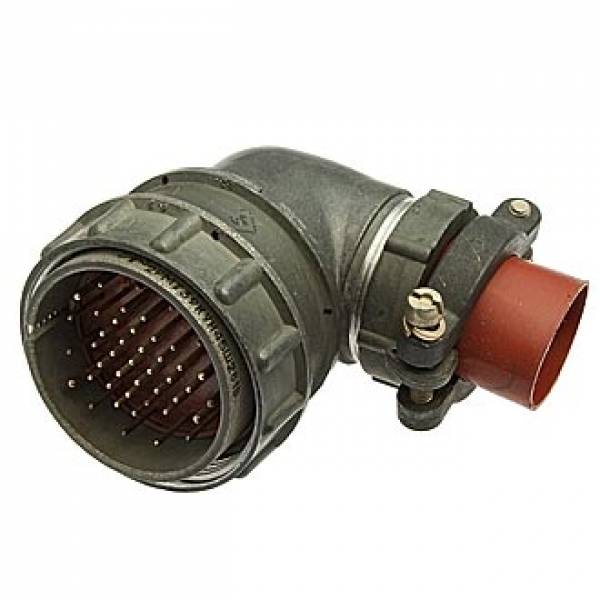

Соединитель 2РМ39КУН45Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он имеет резьбовое сочленение и климатическое исполнение В, что позволяет ему работать в широком диапазоне температур от -60°C до +100°C.

Технические характеристики

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Количество контактов : 45.

• Тип корпуса : Кабельный с угловым патрубком.

• Гайка патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

• Метод монтажа : Обжимка.

• Максимальное рабочее напряжение : До 700 В.

• Токовая нагрузка на контакт :

  • Для контактов диаметром 1,0 мм: от 5 до 8 А.

  • Для контактов диаметром 1,5 мм: от 7 до 15 А .

• Сопротивление электрического контакта :

  • Для контактов диаметром 1,0 мм: не более 5,0 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм .

• Сопротивление изоляции : Не менее 1000 МОм.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Смена температур : От -60°C до +150°C.

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Механические удары :

  • Одиночные удары: ускорение до 5000 м/с? (500 g).

  • Многократные удары: ускорение до 1000 м/с? (100 g) .

Применение

Соединители типа 2РМ39КУН45Ш2В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
