2РМ42Б30Г2В1

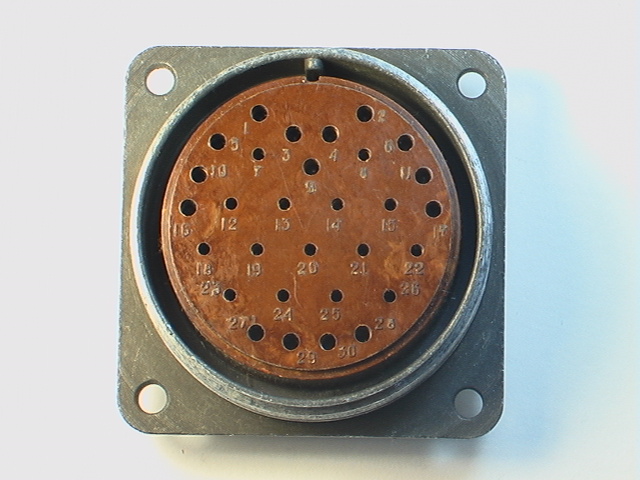

Разъем 2РМ42Б30Г2В1 относится к серии 2РМ и представляет собой блочную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 42 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 30.

• Часть соединителя : Розетка.

• Покрытие контактов : Серебро.

• Диаметр контактов : 1 мм и 1,5 мм.

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1 мм: 4,5 А.

  • Для контактов диаметром 1,5 мм: 9 А.

• Суммарная максимальная токовая нагрузка на соединитель : 168 А.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях до 1850 В или 2300 В.

• Рабочий температурный диапазон : От -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Применение:

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными, так и кабельными, с различными вариантами монтажа и патрубков.

Условия эксплуатации:

Разъемы выдерживают синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?. Они также способны выдерживать механические удары и акустический шум в определенных диапазонах.
