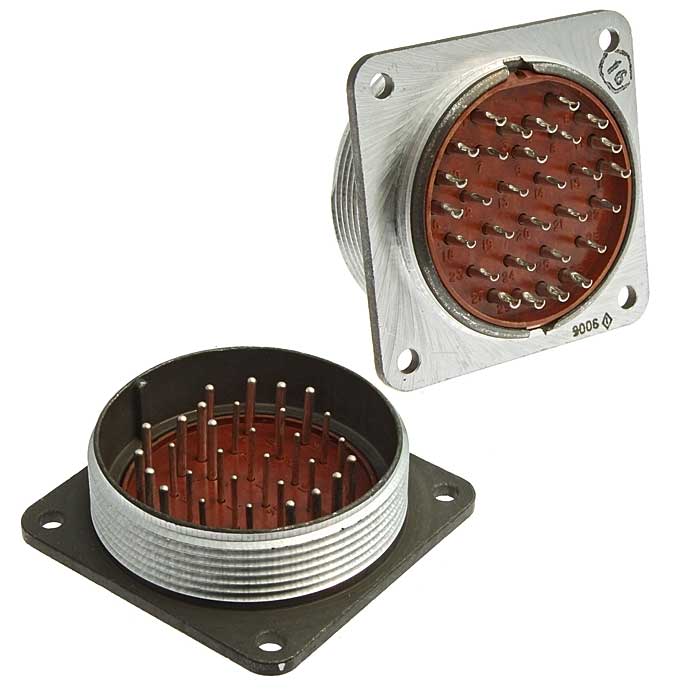

2РМ42Б30Ш2В1

Разъем 2РМ42Б30Ш2В1 относится к серии 2РМ и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В.

Основные характеристики:

• Тип соединителя: 2РМ

• Условный размер корпуса: 42 мм

• Вид корпуса: Блочный (приборный)

• Количество контактов: 30

• Часть соединителя: Вилка (Ш)

• Сочетание контактов: Контакты диаметром 1 мм и 1,5 мм

• Покрытие контактов: Серебро (В)

• Теплостойкость: 100 °С

• Способ монтажа: Обжимка или пайка

• Сочленение: Резьбовое

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт:

  • Для контактов диаметром 1 мм: до 4,5 А

  • Для контактов диаметром 1,5 мм: до 9 А

• Суммарная токовая нагрузка: До 168 А

• Максимальное рабочее напряжение: До 700 В

• Испытательное напряжение: В нормальных условиях до 2300 В

• Условия эксплуатации: Допустимая вибрация от 1 до 5000 Гц, ударное ускорение до 5000 м/с?

Этот разъем широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
