2РМ42Б50Г2В1

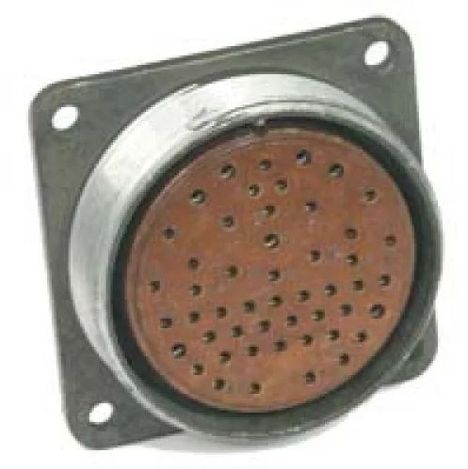

Соединитель 2РМ42Б50Г2В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ и имеет блочный тип корпуса, что обозначается буквой Б . Разъем оснащен 50 контактами и является розеткой, что указано буквой Г в его маркировке.

Технические характеристики:

• Максимальное рабочее напряжение : до 560 В или 700 В.

• Токовая нагрузка : зависит от диаметра контакта, например, для контактов диаметром 1 мм — от 5 до 8 А, для 1,5 мм — от 7 до 15 А.

• Сопротивление изоляции : не менее 1000 МОм.

• Температура эксплуатации : от -60°C до +100°C.

• Вибрационная стойкость : диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с?.

• Ударная стойкость : одиночные удары до 5000 м/с?, многократные удары до 1000 м/с?.

• Минимальная наработка : 5000 часов при 500 циклах сочленений-расчленений.

• Срок сохраняемости : 25 лет.

Конструктивные особенности:

• Материал корпуса : специальный сплав алюминия АЛ-11.

• Изолятор : пресс-материал АГ-4.

• Покрытие контактов : серебро.

• Метод монтажа : обжимка.

• Сочленение : резьбовое.

Этот разъем подходит для внутреннего и наружного монтажа в различных климатических условиях и используется для соединения экранированных или неэкранированных кабелей.
